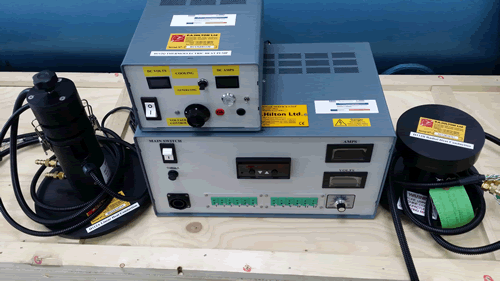

1. Εκπαιδευτική συσκευή μετάδοσης θερμότητας, για τη μελέτη του μηχανισμού της αγωγιμότητας σε καρτεσιανές και κυλινδρικές συντεταγμένες, μοντέλο Η112, κατασκευής P.A. Hilton, Αγγλίας.
Η μονάδα είναι κατάλληλα κατασκευασμένη για τη διερεύνηση των βασικών νόμων της μονοδιάστατης μετάδοσης θερμότητας με αγωγιμότητα διαμέσω ενός στερεού. Αποτελείται από μία κύρια μονάδα για την τροφοδοσία και τη μέτρηση των θερμοκρασιών, η οποία συνδέεται με σπονδυλωτού τύπου παρελκόμενες διατάξεις, όπως παρακάτω περιγράφονται.
α. Μονάδα αξονικής θερμοαγωγιμότητας
Η μονάδα μονοδιάστατης (αξονικής) ροής θερμότητας (Η112Α) περιλαμβάνει κυλινδρικό μεταλλικό δοκίμιο, του οποίου το ένα άκρο θερμαίνεται με ηλεκτρική ενέργεια και το άλλο άκρο ψύχεται με συνεχή ροή ύδατος, επιτρέποντας τη ροή θερμότητας κατά μήκος του άξονα του δοκιμίου. Η διάταξη διαθέτει την ευχέρεια αντικατάστασης τμήματος του δοκιμίου με υλικά διαφορετικού εμβαδού διατομής (25 και 13mm) και διαφορετικού συντελεστή θερμικής αγωγιμότητας υλικού (χάλυβας –αλουμίνιο), επιτρέπει τη μέτρηση θερμοκρασιών κατά μήκος του άξονα του δοκιμίου, τον προσδιορισμό της εκάστοτε θερμοκρασιακής διανομής και τη μελέτη της επίδρασης της γεωμετρίας και φύσης του υλικού στη μορφή της θερμοκρασιακής διανομής.
β. Μονάδα ακτινικής θερμοαγωγιμότητας
Η μονάδα μονοδιάστατης (ακτινικής) ροής θερμότητας (Η112Β) διαμέσου κυλινδρικού τοιχώματος αποτελείται από θερμομονωμένο, κεντρικά θερμαινόμενο δίσκο, του οποίου η περίμετρος ψύχεται με κυκλοφορία ρεύματος νερού, προκαλώντας ακτινική ροή θερμότητας. Θερμοκρασιακές μετρήσεις σε επιλεγμένες διακριτές ακτινικές αποστάσεις του δίσκου επιτρέπουν την καταγραφή θερμοκρασιακών διανομών κατά μήκος της ακτίνας και την κατανόηση της εφαρμογής του νόμου Fourier σε κυλινδρικά κελύφη.
.
