Ο εξοπλισμός είναι εκπαιδευτικού τύπου, κατάλληλα κατασκευασμένος για τον προσδιορισμό του συντελεστή θερμικής συναγωγιμότητας μεταξύ ρεύματος αέρα και θερμαινόμενου αγωγού ή δέσμης αγωγών σε σειρά ή με οριζόντια μετατόπιση, όπως και της πειραματικής συσχέτισης μεταξύ των αδιάστατων αριθμών Nu και Re.

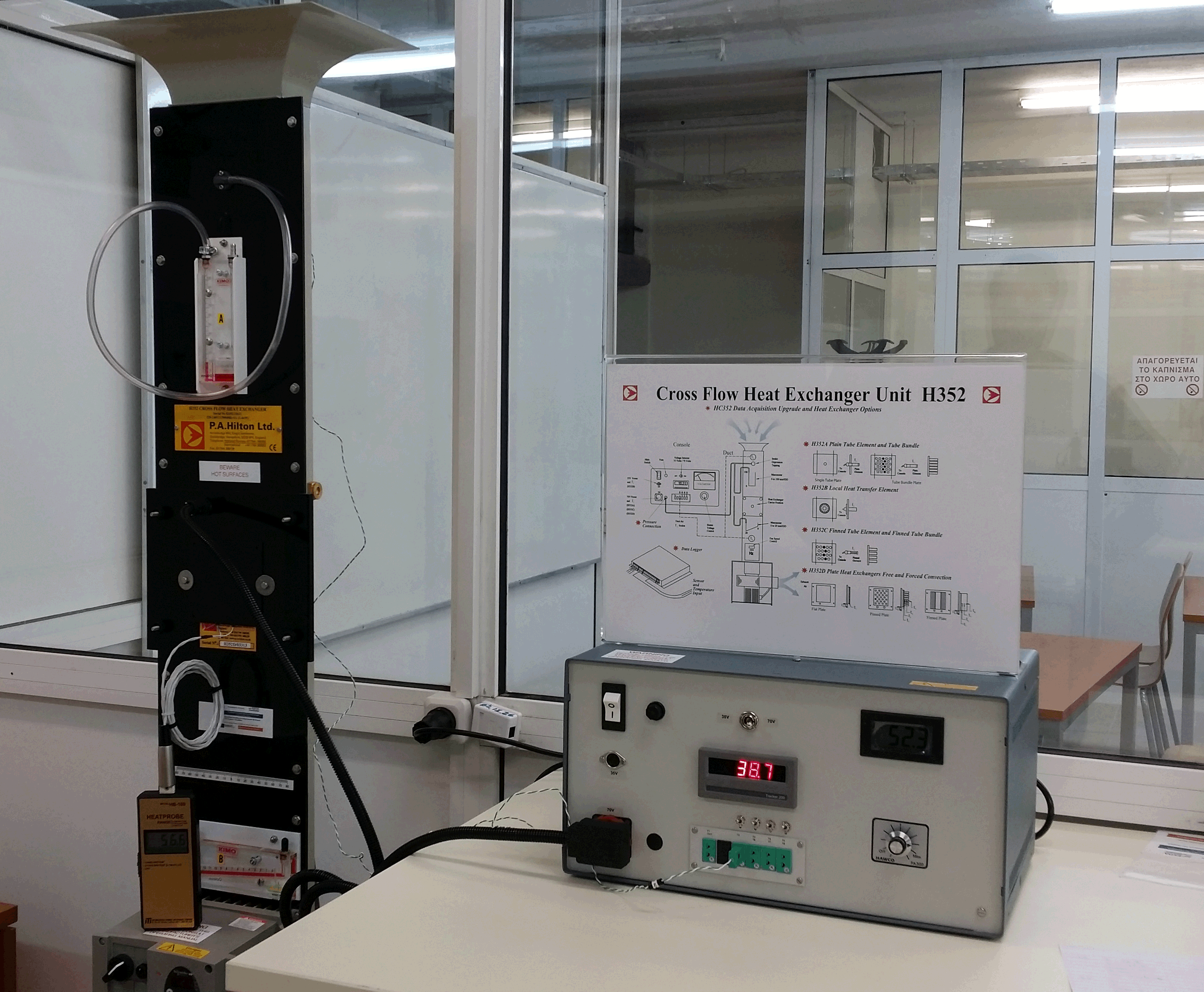

Η εκπαιδευτική διάταξη του εναλλάκτη θερμότητας σταυροροής περιλαμβάνει κατακόρυφο αεραγωγό, με χοανοειδές στόμιο εισαγωγής του αέρα στο επάνω μέρος του. Στο εμπρόσθιο τμήμα του αεραγωγού υπάρχει κατάλληλο άνοιγμα για την τοποθέτηση πλακών με στοιχεία εναλλάκτη θερμότητας.
Ο ανεμιστήρας είναι φυγοκεντρικός, μεταβλητών στροφών, τριφασικός, τοποθετημένος επί μεταλλικού πλαισιού και άμεσα συνδεδεμένος με τον αεραγωγό. Η ταχύτητα του ανεμιστήρα ρυθμίζεται με μεταβολή της συχνότητας της τριφασικής παροχής μέσω inverter.
Η μέτρηση της πίεσης του αναρροφούμενου αέρα γίνεται με μανόμετρα.
Η κεντρική μονάδα παρέχει τις ψηφιακές ενδείξεις θερμοκρασίας του αέρα και και του θερμαινόμενου στοιχείου, μέσω θερμοζευγών, κατάλληλα συνδεδεμένων.Η ρύθμιση της θερμοκρασίας γίνεται με τη βοήθεια μετασχηματιστή, με την αντίστοιχη αναλογική ένδειξη της εφαρμοζόμενης τάσης επί του βολτόμετρου στην κεντρική μονάδα.
Διαθέτει τα παρακάτω παρελκόμενα:
α) Διάταξη δέσμης αγωγών, μοντέλο Η352Α, με έξι (6) σειρές 27 κυλινδρικών αγωγών, τοποθετημένους ετερόθετα. Κοντά στο κέντρο κάθε σειράς να υπάρχει αφαιρούμενος αγωγός προς αντικατάσταση με το θερμαινόμενο στοιχείο.
β) Διάταξη μονού κυλινδρικού στοιχείου, ηλεκτρικά θερμαινόμενου, μονωμένου στα άκρα.
γ) Διάταξη κατάλληλη για τον προσδιορισμό του τοπικού συντελεστή θερμικής συναγωγιμότητας, μοντέλο Η352Β, αποτελούμενη από περιστρεφόμενο, μη μεταλλικό, αλλά ηλεκτρικώς αγώγιμο στην επιφάνεια, θερμαινόμενο κυλινδρικό στοιχείο, που φέρει θερμοζεύγος.
δ) Διάταξη δέσμης αγωγών με χάλκινα πτερύγια τεσσάρων σειρών, ετερόθετα διευθετημένων και ηλεκτρικώς θερμαινόμενο ενεργό στοιχείο, τοποθετούμενο στο κέντρο κάθε σειράς με αντικατάσταση ενός υπάρχοντος αγωγού, μοντέλο H352C.
ε) Διατάξεις συναγωγιμότητας μεταξύ αέρα και θερμαινόμενης επίπεδης πλάκας αλουμινίου με και χωρίς πτερύγια, μοντέλο H352D.
