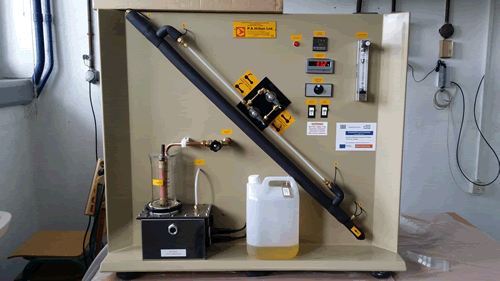

Η συσκευή είναι κατάλληλα μελετημένη και κατασκευασμένη για τη διεξαγωγή πειραματικών ασκήσεων επί εναλλακτών θερμότητας ομόκεντρων σωλήνων σε στρωτή ροή. Οι πειραματικές δυνατότητες περιλαμβάνουν τη γραφική αναπαράσταση της θερμοκρασιακής διανομής, τον υπολογισμό των επιφανειακών συντελεστών συναγωγιμότητας για τα δύο ρεύματα, τη διερεύνηση της πειραματικής συσχέτισης μεταξύ των αδιάστατων αριθμών Nu και Gr, είτε σε ομορροή είτε σε αντιρροή.
Διευθετημένη υπό μορφή επιτραπέζιου πάνελ, ενσωματώνει:
- εναλλάκτη θερμότητας ομόκεντρων σωλήνων νερού-ελαίου, ομορροής – αντιρροής, με έξι (6) ενσωματωμένα θερμοζεύγη τύπου Τ.
- δεξαμενή θέρμανσης νερού, με θερμαντικό στοιχείο.
- Δοχείο ακριβούς μέτρησης της παροχής του ελαίου, από ανθεκτικό υλικό στην υψηλή θερμοκρασία, με υπερχείλιση, κατάλληλο για την χρονική αντιστάθμιση των ογκομετρικών μεταβολών.
- Φυγοκεντρική αντλία για την κυκλοφορία του ελαίου.
- Παροχόμετρο νερού, τύπου πλωτήρα, με βαλβίδα ρύθμισης της παροχής του νερού
- Ψηφιακές ενδείξεις θερμοκρασίας, ο έλεγχος της οποίας γίνεται με ψηφιακό ελεγκτή PID, προς εξασφάλιση σταθερών συνθηκών
- Ασφαλιστικές διατάξεις όπως θερμοστάτη ρυθμισμένο σε θερμοκρασία 90°C, γείωση και διακόπτες προστασίας από υπερφόρτωση, βραχυκύκλωμα και διαρροή ρεύματος.
